Назначение:
- Регулятор давления газа прямоточный РГП-32К (в дальнейшем регулятор) является комбинированным, непрямого действия и предназначен для редуцирования и поддержания заданного давления природных, искусственных, углеводородных и других неагрессивных газов. Регулятор оснащен предохранительно-запорным клапаном (ПЗК) и обеспечивает автоматическое перекрытие подачи газа, при выходе контролируемого (выходного) давления за установленный верхний и нижний пределы.
- Регулятор устанавливается в газорегуляторных пунктах (ГРП), шкафных регуляторных пунктах (ШРП), газорегуляторных установках (ГРУ).
- Вид климатического исполнения У2 по ГОСТ 15150-69, но при этом нижнее значение температуры окружающей среды минус 40°С.

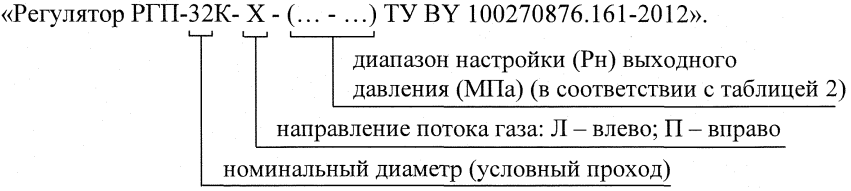

- Регулятор, в зависимости от значения диапазона настройки выходного давления и направления потока газа, изготавливается в восьми исполнениях.
- Регулятор соответствует требованиям ТУ BY 100270876.161-2012, комплекта конструкторской документации 11-20.6.00.00.000, СН 4.03.01-2019, правил по обеспечению промышленной безопасности в области газоснабжения Республики Беларусь.
Технические характеристики
|
Наименование параметра |
||
| Значение параметра | ||
| Номинальный диаметр (условный проход) | 32 | |
| Диаметр седла клапана, мм | 25 | |
| Диапазон входного давления, МПа | 0,05 - 1,2 | |
| Диапазоны настройки выходного давления (Рн), МПа* |
0,005 – 0,01 0,01 – 0,05 0,05 – 0,1 0,1 – 0,6 |
|
| Неравномерность регулирования, %, не более | 10 | |
| Зона пропорциональности, %, не более | 10 | |
| Зона нечувствительности, %, не более | 2,5 | |
| Постоянная времени, с, не более | 60 | |
|
Пределы настройки автоматического срабатывания ПЗК в зависимости от контролируемого (выходного) давления (Рк): нижний (Pнп) верхний (Pвп) верхний в составе резервной линии, (Рвп.р) |
0,0003≤ Pнп < 0,5Pк Pвп ≤ 1,25Pк Pвп.р ≤ 1,35Pк |
|
| Точность срабатывания ПЗК по верхнему пределу, %, не более | 5 | |
| Точность срабатывания ПЗК по нижнему пределу, %, не более | 10 | |
| Время срабатывания ПЗК, с, не более | 1 | |
| Класс герметичности перекрытия клапана ПЗК в соответствии с ГОСТ 9544-2005 | А | |
| Тип соединения |
фланцевое 32-16-xx-1-B ГОСТ 33259-2015 |
|
| Материал корпуса | Алюминий Д16 | |
|
Габаритные размеры, мм, не более - строительная длина - длина - ширина - высота |
350 420 380 550 |
|
Пропускная способность
|
Входное давление, МПа |
Пропускная способность, м³/ч при выходном давлении |
||||||||
|
0,005 МПа |
0,01 МПа |
0,05 МПа | 0,1 МПа | 0,2 МПа | 0,3 МПа | 0,4 МПа | 0,5 МПа | 0,6 МПа | |
| 0,05 | 160 | 160 | - | - | - | - | - | - | - |
| 0,1 | 250 | 250 | 200 | - | - | - | - | - | - |
| 0,2 | 455 | 455 | 455 | 400 | - | - | - | - | - |
| 0,3 | 680 | 680 | 680 | 680 | 440 | - | - | - | - |
| 0,4 | 910 | 910 | 910 | 910 | 900 | 480 | - | - | - |
| 0,5 | 1130 | 1130 | 1130 | 1130 | 1130 | 950 | 560 | - | - |
| 0,6 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 980 | 690 | - |
| 0,8 | 1810 | 1810 | 1810 | 1810 | 1810 | 1810 | 1750 | 1220 | 920 |
| 1,0 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 2260 | 1950 | 1610 |
| 1,2 | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 | 2750 | 2700 | 2470 |
Характеристики
Артикул
ТУ BY 100270876.161-2012
Входное давление, МПа
0,05-1,2
Выходное давление, МПа
Среднее (0,005-0,3)
Номинальный диаметр, мм
32
Тип регулятора
Промышленный
