Конвейер напольный пластинчатый КНП
Оборудование и специализированные автомобили для транспортировки баллонов
Артикул:ТУ РБ 00555028-026-96

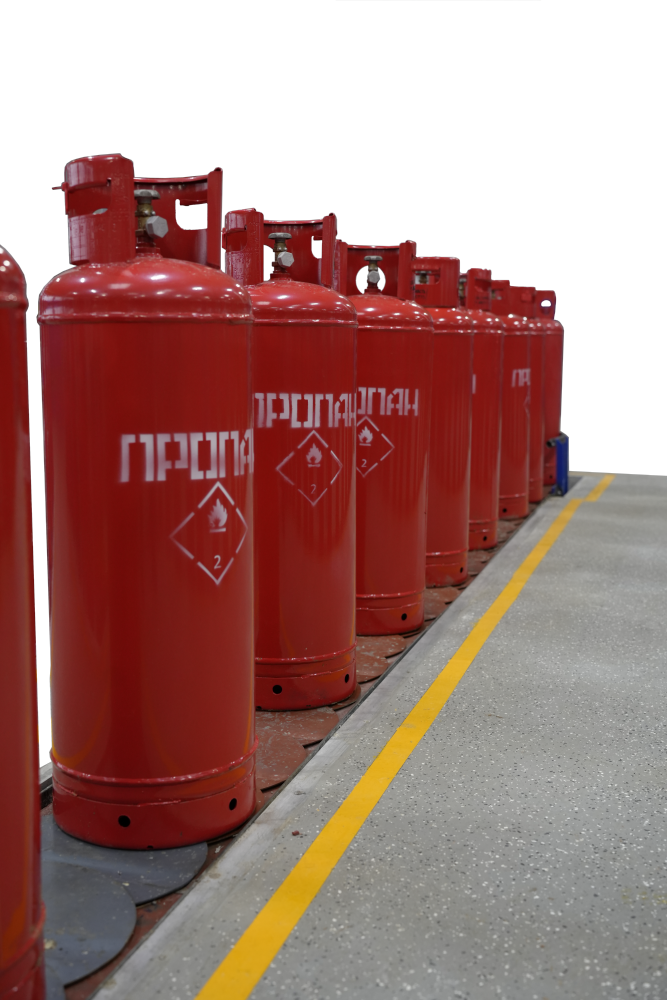

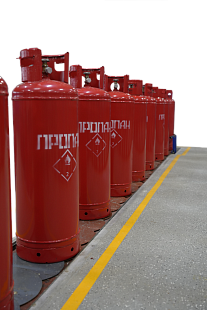

Конвейер напольный пластинчатый КНП предназначен для перемещения баллонов объемом 27 и 50 л в наполнительных и ремонтных отделениях газонаполнительных станций, а также на погрузочно-разгрузочных рампах.
Документы
Декларация ТР ТС 010 КНП
Размер:
41.7 Кб
Сертификат на КНП по ТР ТС 010
Размер:
1.5 Мб
сертификат по ТР ТС 012 на КНП
Размер:
374.4 Кб
КНП по ТР ТС 010 с 08.07.2019 по 27.06.2024
Размер:
92.2 Кб
КНП по ТР ТС 012 с 07.02.2025 по 06.02.2030
Размер:
5.4 Мб
КНП по ТР ТС 020 с 20.02.2025 по 18.02.2030
Размер:
2.6 Мб
КНП по ТР ТС 010 с 13.03.2025 по 05.03.2030
Размер:
5.6 Мб
Паспорт КНП
Размер:
14.6 Мб
Назначение:
- Конвейер напольный пластинчатый КНП предназначен для перемещения баллонов объемом 27 и 50 л по ГОСТ 15860-84 на газонаполнительных станциях (ГНС).
- Длина и конфигурация конвейера определяется конкретной технологической планировкой заказчика, при использовании одной приводной станции – не более 100 м.
- Управление конвейером (пуск и остановка) осуществляется электрическими кнопками с пульта управления*

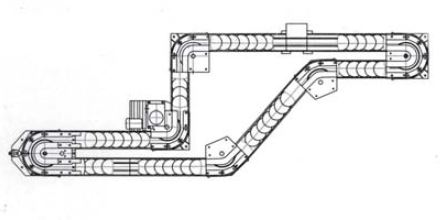

- Конвейер состоит из станции приводной, станций поворотных, станции натяжной, секций линейных с деревянными направляющими для тяговой цепи.
Станция приводная служит тяговым элементом конвейера.
Станции поворотные на 90°, 60° и 180° служат для изменения направления движения конвейера соответственно на 90°, 60° и 180° в горизонтальной плоскости.
Станция натяжная предназначена для натяжения цепи конвейера и компенсации вытяжки цепи при ее приработке. - Категория производственных помещений по взрыво-пожаробезопасности А, класс помещения В-1А.
- Вид климатического исполнения У3, по ГОСТ 15150-69. КНП соответствует требованиям ТР ТС 010/2011, ТР ТС 012/2011 и ТР ТС 020/2011.
- Пример обозначения при заказе:
«КНП ТУ РБ 00555028-026-96»
*в комплект поставки не входит
Технические характеристики:
Наименование параметра |
Значение |
Ширина грузонесущего элемента, мм |
330 |
Длина транспортирования, м, не более* |
100 |
Длина транспортирования, м, не более* |
40 |
Шаг звена тяговой цепи, мм |
100 |
Скорость тяговой цепи, м/с |
0,065*** |
Нагрузка на конвейер при максимальной длине транспортирования на 1 п/м, кг, не более |
90 |
Рабочий диапазон температуры окружающей среды, °С |
-45...+40 |
Производительность, бал/ч при скорости 0,065 м/с, не более при скорости 0,075 м/с, не более при скорости 0,085 м/с, не более при скорости 0,095 м/с, не более при скорости 0,1 м/с, не более**** |
390 450 510 570 600 |
Мощность привода, кВт, не более |
3 |
* Длина транспортирования определяется Заказчиком и зависит от конкретной технологической планировки. ** Удельная масса конвейера при максимальной длине транспортирования. *** Допускается увеличение скорости тяговой цепи за счет изменения передаточного отношения ременной передачи. **** При увеличении скорости конвейера до 0,1 м/c длину конвейера ограничить до 90 м. |
