ТУ ВY 100270876.178-2015

Назначение:

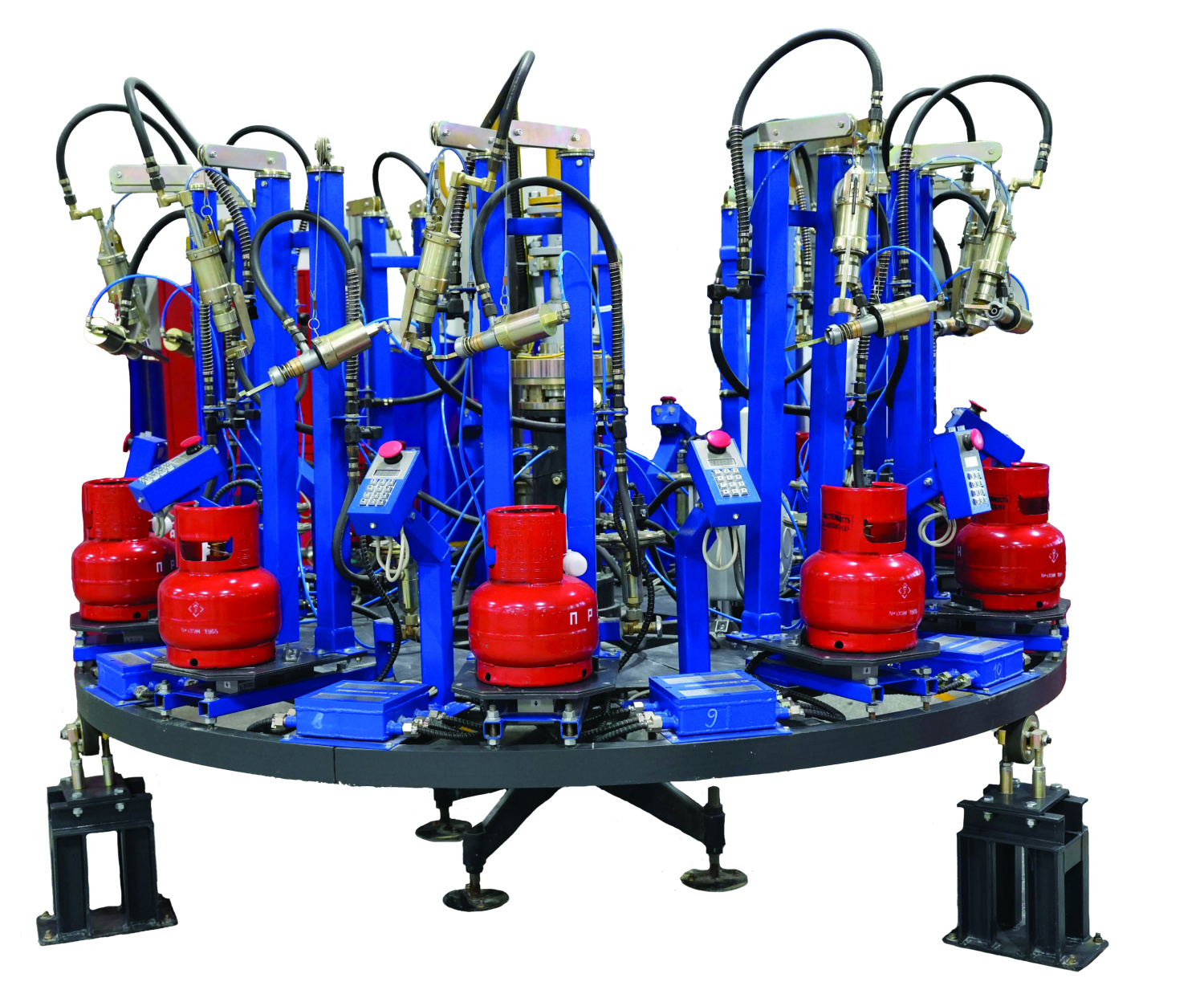

  • Установка наполнения баллонов УНБ-ЭА карусель­ного типа с электронной системой дозирования и учета предназначена для наполнения баллонов объемом 50 литров по ГОСТ 15860-84 сжиженными углеводородными газами (СУГ) по СТБ 2262-2012. Установка монтируется и эксплуатируется в наполни­тельных цехах газонаполнительных станций (ГНС), кустовых базах сжиженного газа (КБСГ).

  • Категория производственного помещения по взрыво-пожаро опасности - А в соответствии с ТКП 474-2013. Класс взрывоопасной зоны помещения - В-1 а по ПУЭ.

  • Вид климатического исполнения УХЛ, категории размещения 4 по ГОСТ 15150-69.

  • Режим работы установки - полуавтоматический с ручной установкой струбцины и ручным заданием полной массы наполненного баллона на постах наполнения, с автоматическим отключением подачи СУГ в баллон.

Технические характеристики:

                                     Наименование параметра   Значение
 Производительность, бал/ч     300±20
 Количество постов        10
 Масса СУГ полного баллона, кг:
- баллон объёмом 5 л
- баллон объёмом 12 л

   2,0±0,1
   5,0±0,1
 Рабочее давление сжатого воздуха в пневмосистеме, МПа     6,0±0,1
 Давление масла в гидросистеме, МПа, не более       6,3
 Степень защиты оболочек электрооборудования составных частей установки:
- пульта управления
- блока управления

     IP30
     IP54
 Электропитание:
- гидростанция
       напряжение, В
       частота, Гц
- установка
       напряжение, В
       частота, Гц


 400+40-24

50±1
 230+23-14
      50±1
 Потребляемая мощность, Вт, не более
- гидростанция
- установка

     1500
      360
 Габаритные размеры, мм, не более:
- длина
- ширина
- высота

     2400
     2800
     1700
 Масса установки, кг, не более      1500
