ТУ 214-555028-254-92

Назначение:

  • Искатели повреждений изоляции трубопроводов ИПИТ-2 пред­назначены для поиска трассы и обнаружения мест сквозных повреждений в изоляционном покрытии строящихся и эксплуатируемых металлических трубопроводов, уложенных под различными видами дорожных покрытий, без вскрытия грунта.

  • Искатели повреждений изоляции трубопроводов выпускаются в двух исполнениях:

    • ИПИТ-2;
    • ИПИТ-2К.

Функциональные возможности:

  • Электрическое питание генератора осуществляется от внешнего источника постоянного тока с выходным напряжением от 11 до 13 В.

  • По устойчивости к воздействию атмосферного давления искатели относятся к группе Р1 по ГОСТ 12997-84 и обеспечивают работоспособность с заданными техническими параметрами при измене­нии атмосферного давления от 84 до 106,7 кПа.

  • По прочности к механическим воздействиям искатели относятся к группе L1no ГОСТ 12997-84 и выдерживают синусои­дальную вибрацию частотой до 35 Гц и амплитудой смещения не менее 0,35 мм.
  • По прочности к ударным воздействиям искатели соответствуют ГОСТ 12997-84 и обеспечивают прочность к одиночным механическим ударам со следующими параметрами:

    • длительность ударного импульса -10 мс;

    • пиковое значение ускорения - 50 м/с2.

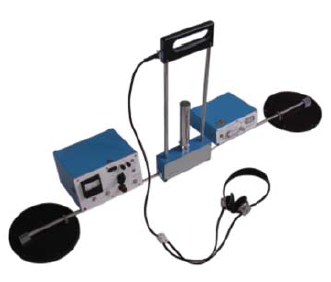

  • Искатели состоят из генератора, устройства приемного, устройства антенного, заземлителя, наушников и соединительных кабелей.

  • Генератор, антенное и приемное устройства обеспечивают работоспособность при:

    • температуре окружающего воздуха от минус 25 до 45 °С;

    • относительной влажности окружающего воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.

  • Степень защиты искателей от воздействия окружающей среды - не ниже IP51 по ГОСТ 14254-96.

Технические характеристики:

 Наименование параметра Значение
 Частота выходного переменного напряжения генератора, Гц
1024±2
 Выходное напряжение генератора
амплитудно-модулированно
 Выходная мощность генераторов в режиме отключенного прерывателя (при выходном напряжении от 15 до 200В), ВА, не менее
30
 Время непрерывной работы антенного и приемного устройств, ч, не менее:
- для исполнения ИПИТ-2
- для исполнения ИПИТ-2К

8
16
 Ступенчатая регулировка выходного напряжения, В
от 0,1 до 200
 Чувствительность антенного и приемного устройств на частоте 1024 Гц, мкВ, не более
 Радиус действия искателя от точки подключения генератора, м, не менее
1000
 Минимальная площадь обнаруживаемого повреждения изоляции, мм2
 10
 Максимальный радиус локализации места повреждения изоляционного покрытия, мм, не более
0,5
 Коэффицент подавления синфазного сигнала антенным устройством, дБ, не менее
30
 Габаритные размеры, мм, не более
- генератора
- приемного устройства
- антенного устройства

240х206х135
215х198х74
1200х570
 Масса, кг, не более
- генератора
- приемного устройства
- антенного устройства

4,38
2,3
2,5
