ТУ РБ 100270876.045-2000

Документы

Сертификат на ДМ-1 Размер: 267 Кб

Назначение:

  • Датчик каталитический ДМ-1 предназ­начен для преобразования концентра­ций горючих газов и паров в воздухе в выходной электрический сигнал.
  • Используется в составе переносных и стационарных газоаналитических приборов, предназначенных для измерения довзрывных концентраций метана и пропана.

Функциональные возможности:

  • Принцип действия датчика ДМ-1 основан на каталитическом сгорании углеводородных газов на чувствительном элементе датчика.

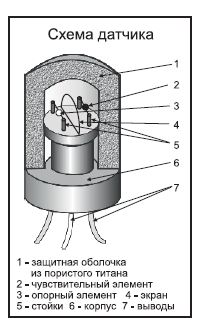

  • Датчик состоит из двух элементов (чувствительного и опорного), установленных в одном корпусе и разделенных экраном.

  • Элементы представляют собой платиновые терморезисторы, покрытые керамикой оксида алюминия, чувствительный элемент активирован Pt - Pd катализатором. Выходной сигнал датчика обусловлен разностью температур чувствитель­ного и опорного элемента в присутствии горючих газов.

  • Соответствует требованиям ТР ТС 012/2011.

Технические характеристики:


Наименование параметра Значение
 Рабочий диапазон, % НКПР
0-50
 Маркировка взрывозащиты
ExdIICU
Время установления показаний по уровню 0,9, с
30
Напряжение питания датчика, В
2,4±0,1
Потребляемая мощность, мВт, не более
350
Атмосферное давление, кПа
84-106,7
Значения температуры анализируемой смеси, °С
 от -25 до +50
Значения относительной влажности анализируемой смеси при 25 °С, %  98

Механические нагрузки:

 Наименование параметра Значение
 Синусоидальная вибрация:
- диапазон частот, Гц
- амплитуда смещения, мм
- продолжительность воздействия, ч

    10-55
     0,15
      1,5
 Многократный механический удар:
- длительность ударного импульса, мс
- пиковое ускорение удара, м/с2
- общее число ударов

      10
     100
    1000

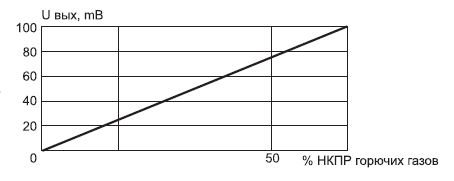

Зависимость выходных характеристик датчика от концентрации горючих газов

ДМ-1 схема2.JPG
