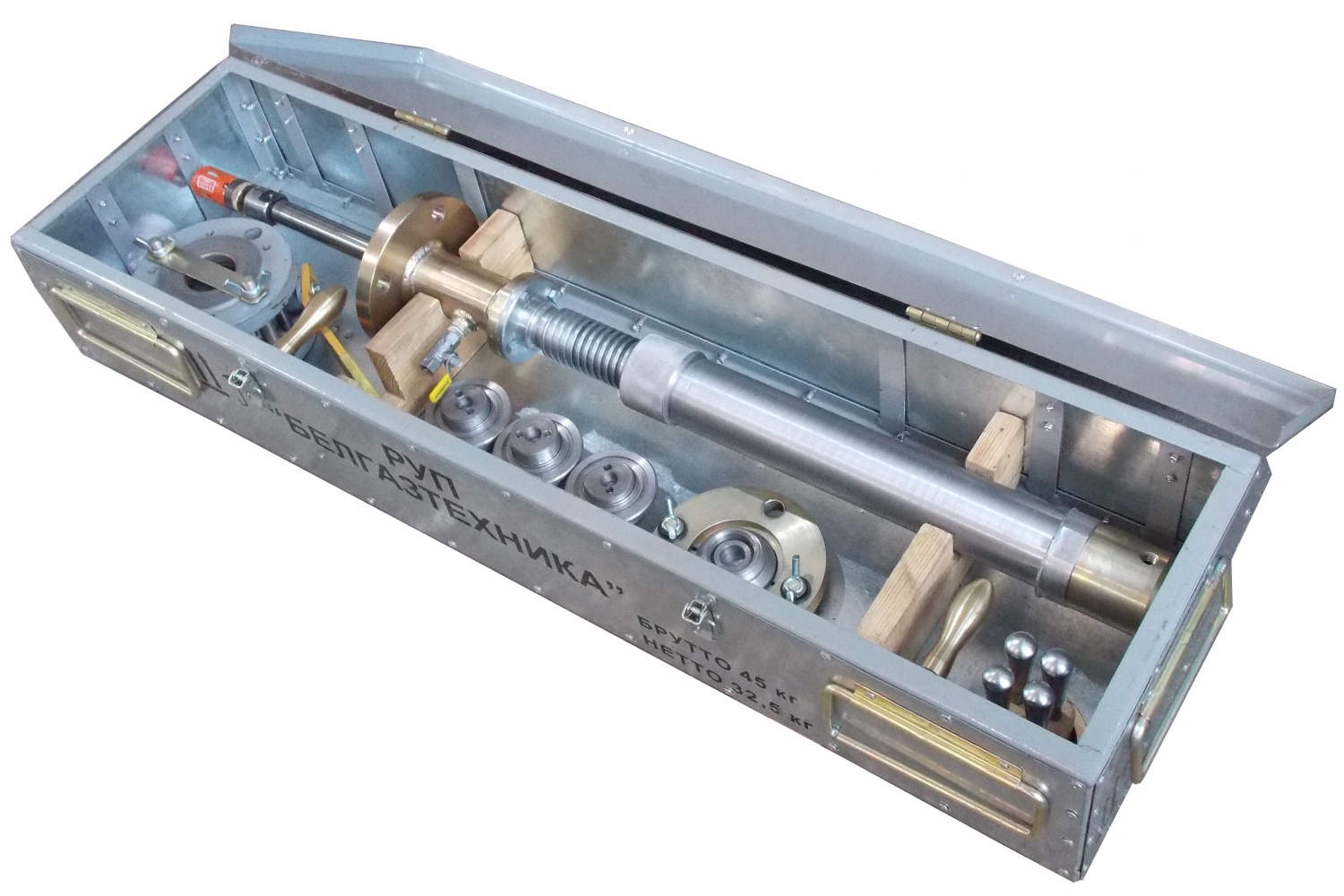

Устройство холодной врезки УХВ-50

Оборудование для систем газоснабжения (ГРП, ШРП и прочее)
Артикул:ТУ BY 100270876.166-2012

Устройство холодной врезки УХВ-50 предназначено для присоеди­нения дополнительного газопровода к действующему основному, путем вырезки отверстия в действующем газопроводе без сниже­ния в нем давления.

Документы

Паспорт УХВ-50 Размер: 30.3 Мб

Назначение

  • Устройство холодной врезки УХВ предназначено для присоеди­нения дополнительного газопровода к действующему основному, путем вырезки отверстия в действующем газопроводе без сниже­ния в нем давления.
  • Вид климатического исполнения У1 по ГОСТ 15150-69.
  • Пример условного обозначения УХВ-50 при заказе:
    «УХВ-50 ТУ BY 100270876.166-2012»

Технические характеристики

Наименование параметра

Значение

Номинальный диаметр действующего газопровода , мм, не менее

50

Номинальный диаметр присоединяемого газопровода, мм, не более

50

Номинальное давление газа в действующем газопроводе, МПа, не более

1,2

Метод врезки

ручной, механический

Режущие инструменты

пила кольцевая, сверло

Производительность устройства (без учёта подготовительных работ)

одна врезка в час

Тип соединения

фланцевый

Габаритные размеры, мм, не более:
- упаковки:
длина/ширина/высота
- устройства в сборе:
длина/ширина/высота


1200/350/250

720/400/1250

Масса, кг, не более:
- полного комплекта с учётом транспортной тары
- полного комплекта без учёта транспортной тары

45,5
33
